Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
D
M16
Material Grundkörper
Stahl
Benennung

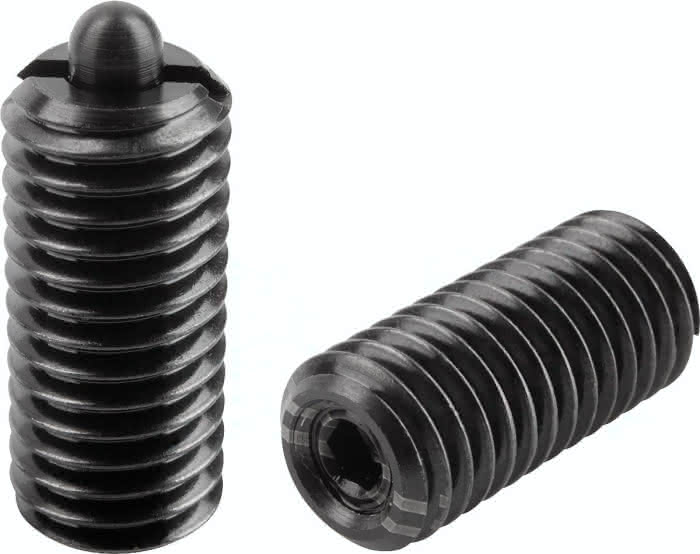

Federndes Druckstück
L
32
D1
7,5
H
5,0
S
5,0
T1
2,5
Bestellnummer Montageschlüssel
03040-916
T
6,0
Federkraft Anfang F1 ca. N
60
Federkraft Ende F2 ca. N
150
N
2,5
Gewicht
0,034 KG
