Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
D
M10
Material Grundkörper
Stahl
Benennung

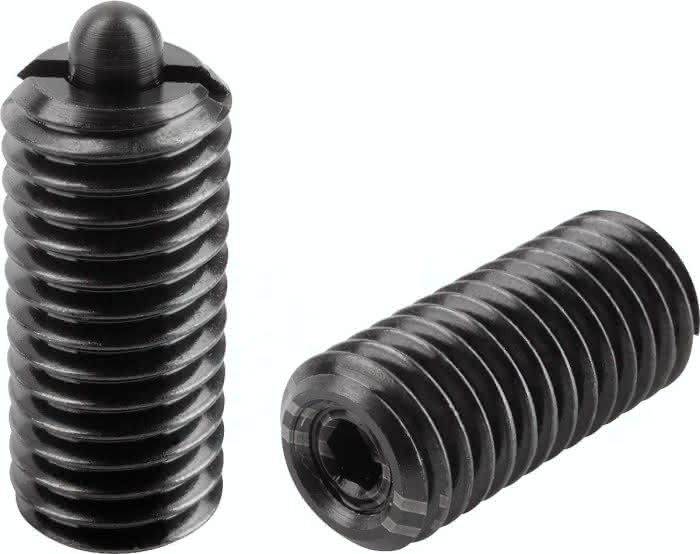

Federndes Druckstück
L
22
D1
4,0
H
3,0
S
3,0
T1
1,4
Bestellnummer Montageschlüssel
03040-910
T
3,5
Federkraft Anfang F1 ca. N
19
Federkraft Ende F2 ca. N
70
N
1,6
Gewicht
0,009 KG
