Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
D
M8
Material Grundkörper
Stahl
Benennung

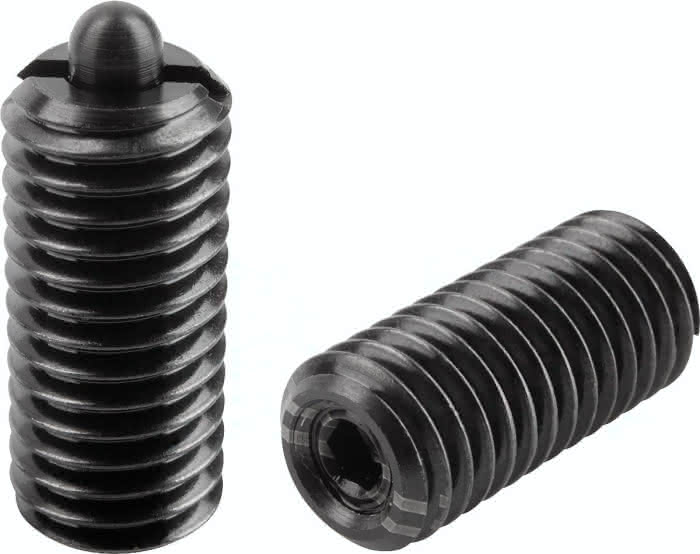

Federndes Druckstück
L
22
D1
3,5
H
3,0
S
2,5
T1
1,4
Bestellnummer Montageschlüssel
03040-908
T
3,0
Federkraft Anfang F1 ca. N
22
Federkraft Ende F2 ca. N
65
N
1,2
Gewicht
0,0057 KG
