Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Benennung

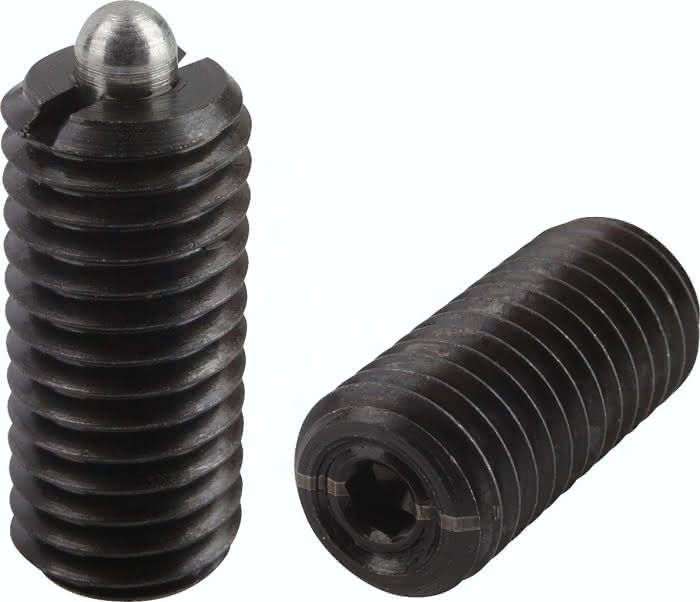

Federndes Druckstück
Material Grundkörper
Stahl
S
4,0
T
5,0
D
M12
D1
6,0
H
4,0
Federkraft Anfang F1 ca. N
5
T1
2,0
Federkraft Ende F2 ca. N
27
Bestellnummer Montageschlüssel
03040-912
L
28
N
2,0
Gewicht
0,016 KG
