Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Benennung

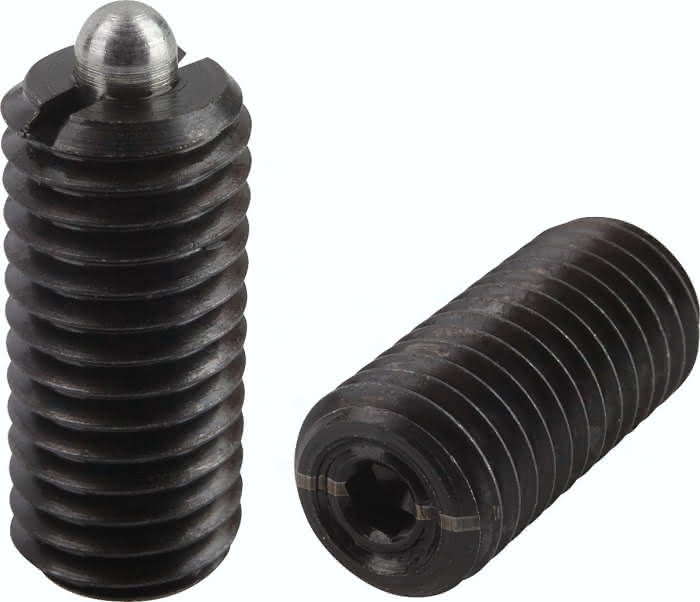

Federndes Druckstück
Material Grundkörper
Stahl
S
3,0
T
3,5
D
M10
D1
4,0
H
3,0
Federkraft Anfang F1 ca. N
4
T1
1,4
Federkraft Ende F2 ca. N
16
Bestellnummer Montageschlüssel
03040-910
L
22
N
1,6
Gewicht
0,0088 KG
