Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
D
M6
Material Grundkörper
Stahl
Benennung

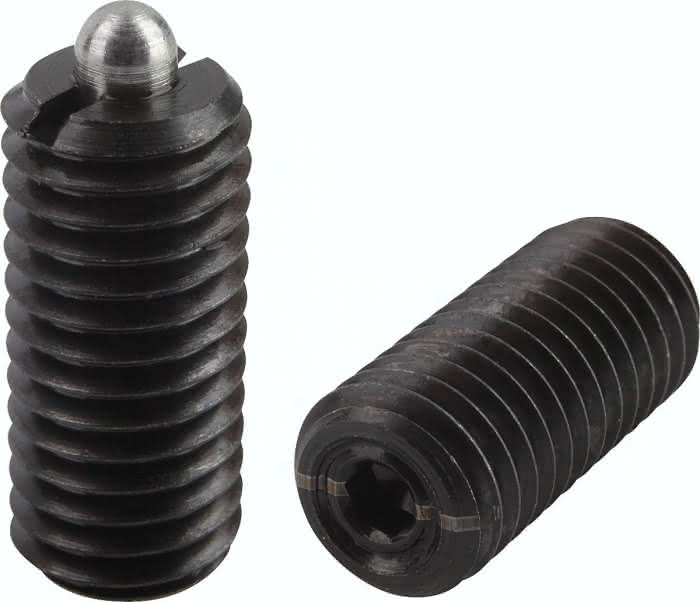

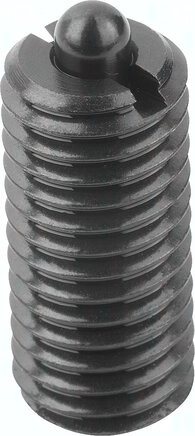

Federndes Druckstück
H
2,5
D1
2,7
S
2,0
Federkraft Anfang F1 ca. N
3
Federkraft Ende F2 ca. N
9
Bestellnummer Montageschlüssel
03040-906
L
20
T
2,5
N
1,0
T1
1,0
Gewicht
0,0026 KG
