Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
D
M5
Material Grundkörper
Stahl
Benennung

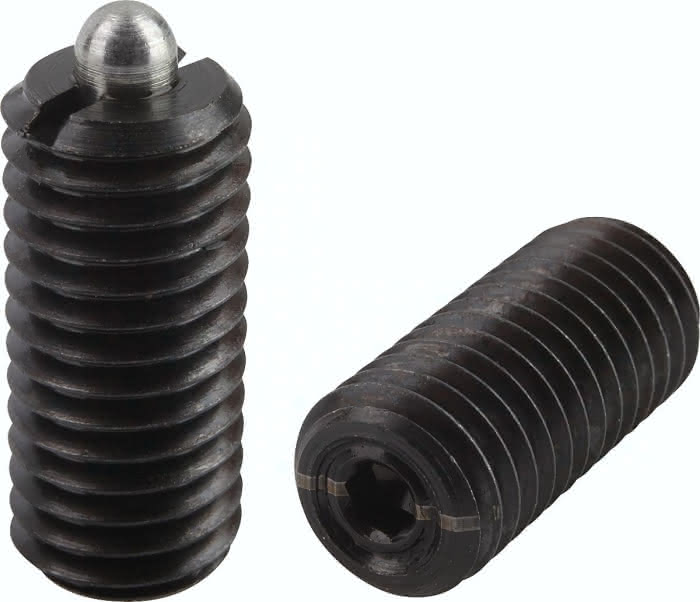

Federndes Druckstück
H
2,3
D1
2,4
S
1,5
Federkraft Anfang F1 ca. N
3
Federkraft Ende F2 ca. N
10
Bestellnummer Montageschlüssel
03040-905
L
18
T
2,0
N
0,8
T1
0,8
Gewicht
0,0016 KG
