Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.

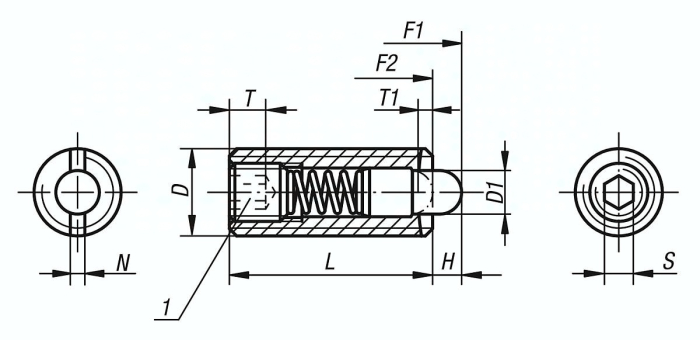

Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Benennung

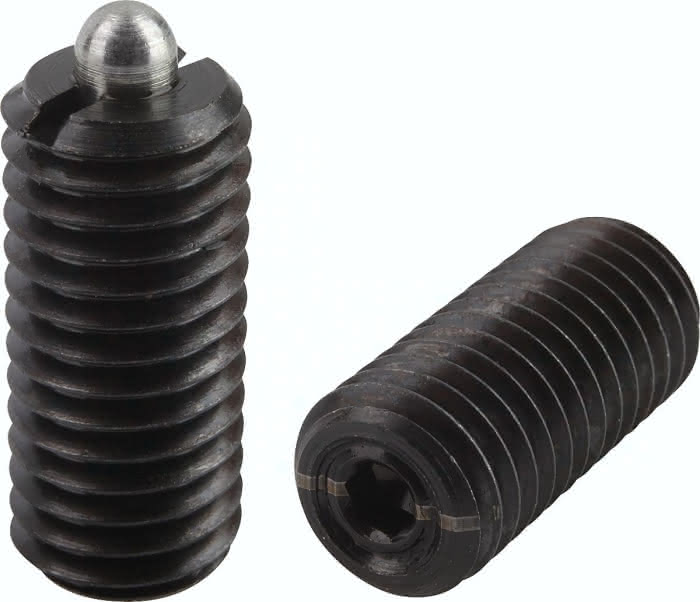

Federndes Druckstück
Material Grundkörper
Stahl
S
1,3
T
2,0
D
M4
D1
1,5
H
1,5
Federkraft Anfang F1 ca. N
2
T1
0,6
Federkraft Ende F2 ca. N
7
Bestellnummer Montageschlüssel
03040-904
L
15
N
0,6
Gewicht
0,0009 KG
