Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Gewicht
0,0057 KG
H
3,0
L
22
S
2,5
D
M8
N
1,2
T
3,0
Material Grundkörper
Stahl
Benennung

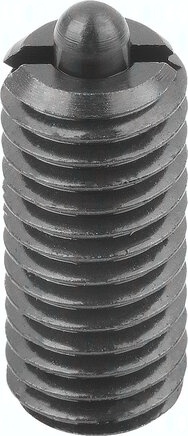

Federndes Druckstück
D1
3,5
T1
1,4
Bestellnummer Montageschlüssel
03040-908
Federkraft Anfang F1 ca. N
9,0
Federkraft Ende F2 ca. N
35
