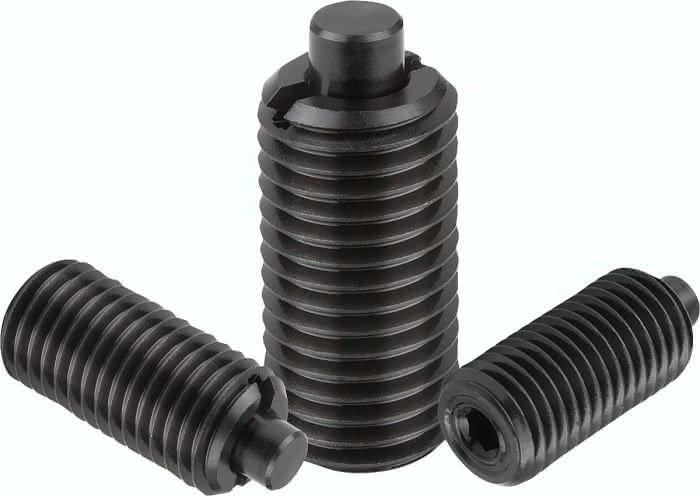

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Die Betätigung des Druckstiftes erfolgt in axialer Richtung.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
Standard Federkraft
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
D
M10
D1
4,0
S
3,0
L
22
H
3,0
T
3,5
T1
1,4
Bestellnummer Montageschlüssel
03040-910
N
1,6
Federkraft Anfang F1 ca. N
9
Federkraft Ende F2 ca. N
35
Gewicht
0,0089 KG
