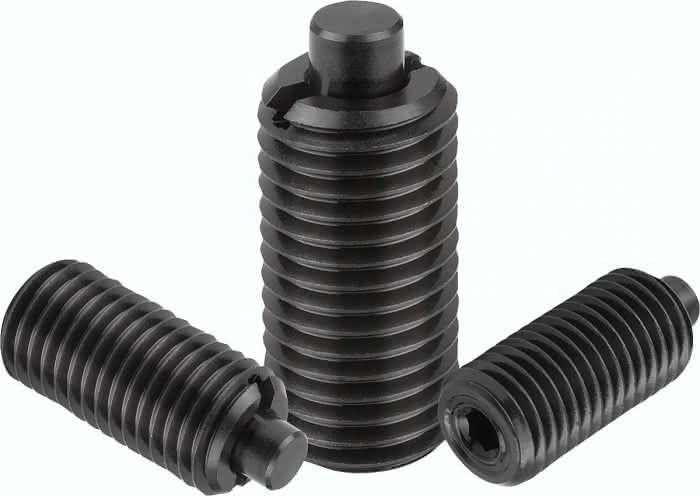

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Universell einsetzbar
· Einfache Montage
· Druckstift gehärtet
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Dieses Druckstück wird vorwiegend als Abdrückstift und als gefederter Anschlag im Werkzeugbau verwendet.
Die Betätigung des Druckstiftes erfolgt in axialer Richtung.
Zeichnungshinweis:
1) Gewindestift eingeklebt
Spezifikationen
Ausführung 1
Standard Federkraft
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
D
M6
D1
2,7
S
2,0
L
20
H
2,5
T
2,5
T1
1,0
Bestellnummer Montageschlüssel
03040-906
N
1,0
Federkraft Anfang F1 ca. N
7
Federkraft Ende F2 ca. N
20
Gewicht
0,0024 KG
