Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse 1.4305.
Kugel 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank. Kugel gehärtet.
Hinweis:
Bei den Zollartikeln sind die Formen D und S in Zoll angegeben, alle anderen Formen in mm.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
Gewicht
0,029 KG
H
3,5
L
33
S
5/16
D
5/8-11
Material Grundkörper
Edelstahl
Benennung

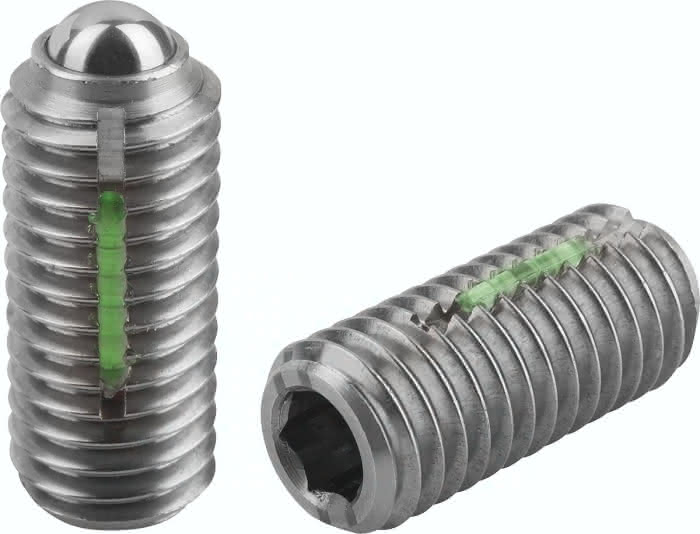

Federndes Druckstück
D1
10,0
L1
14
Einschraub- drehmoment ca. Nm
3,90
Ausschraubdrehmoment ca. Nm
3,00
Federkraft Anfang F1 ca. N
90
Federkraft Ende F2 ca. N
180
