Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse 1.4305.
Kugel 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank. Kugel gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
Benennung

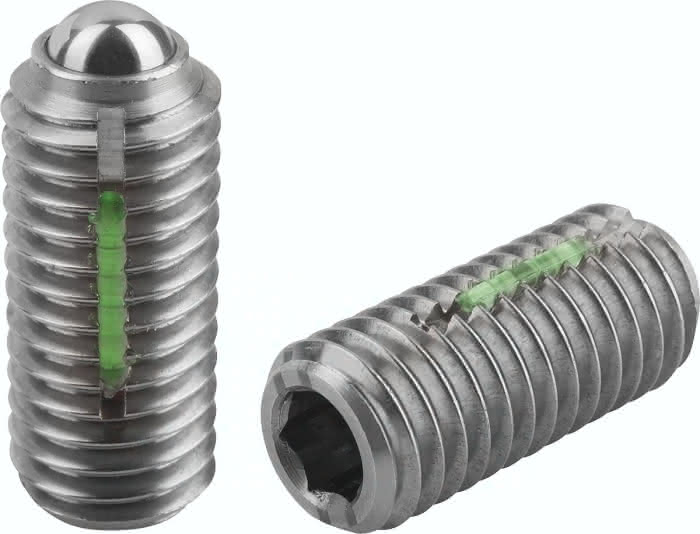

Federndes Druckstück
Material Grundkörper
Edelstahl
D1
8,0
D
M12
L1
10
S
6,0
Ausschraubdrehmoment ca. Nm
1,30
Einschraub- drehmoment ca. Nm
2,00
Federkraft Anfang F1 ca. N
66
Federkraft Ende F2 ca. N
120
H
2,5
L
26
Gewicht
0,013 KG
