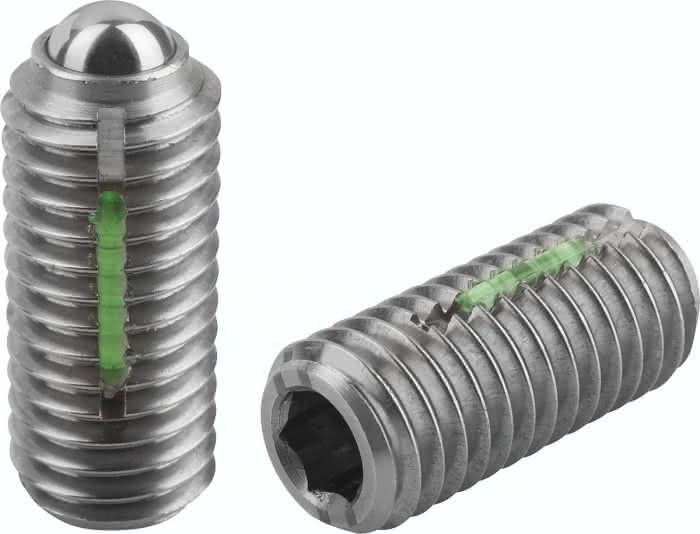

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse 1.4305.
Kugel 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank. Kugel gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
Gewicht
0,0037 KG
H
1,5
L
18
S
4,0
D
M8
Material Grundkörper
Edelstahl
Benennung
Federndes Druckstück
D1
5,0
L1
8
Einschraub- drehmoment ca. Nm
1,10
Ausschraubdrehmoment ca. Nm
0,38
Federkraft Anfang F1 ca. N
47
Federkraft Ende F2 ca. N
73
