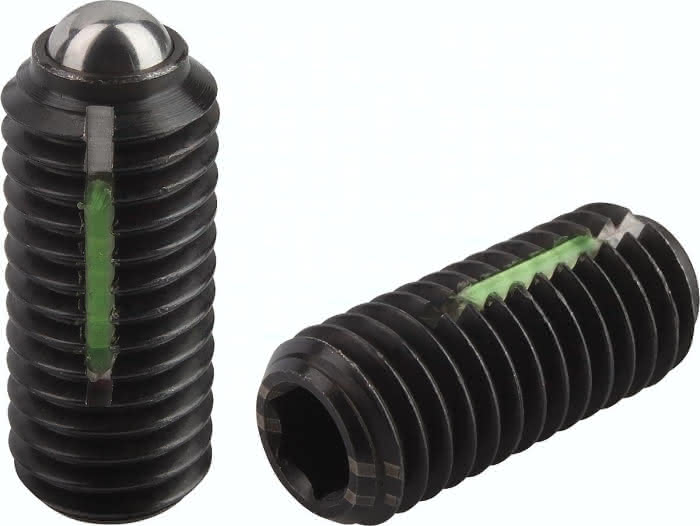

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Kugel aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Kugel gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
Gewicht
0,001 KG
H
0,9
L
14
S
2,5
D
M5
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
D1
3,0
L1
6
Einschraub- drehmoment ca. Nm
0,12
Ausschraubdrehmoment ca. Nm
0,08
Federkraft Anfang F1 ca. N
19
Federkraft Ende F2 ca. N
30
