Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Druckstift gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank.
Druckstift gehärtet.
Hinweis:
Bei den Zollartikeln ist Form D in Zoll angegeben, alle anderen Formen in mm.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
Gewicht
0,021 KG
H
4,5
L
24
D
5/8-11
N
2,5
Material Grundkörper
Edelstahl
Benennung

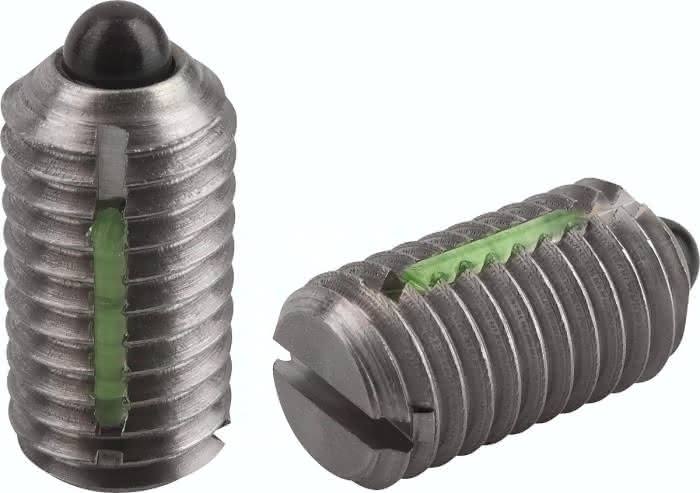

Federndes Druckstück
D1
8,5
L1
14
Einschraub- drehmoment ca. Nm
3,95
Ausschraubdrehmoment ca. Nm
3,05
Federkraft Anfang F1 ca. N
45
Federkraft Ende F2 ca. N
100
