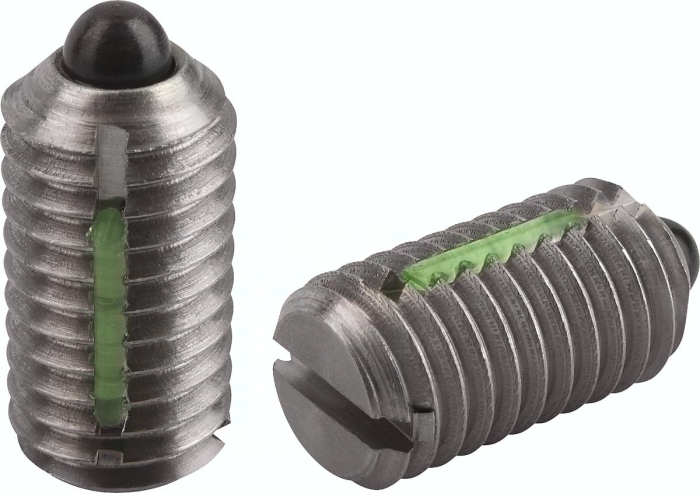

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Druckstift gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank.
Druckstift gehärtet.
Hinweis:
Bei den Zollartikeln ist Form D in Zoll angegeben, alle anderen Formen in mm.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
Gewicht
0,0034 KG
H
2,0
L
16
D
5/16-18
N
1,2
Material Grundkörper
Edelstahl
Benennung
Federndes Druckstück
L1
8
D1
4,0
Einschraub- drehmoment ca. Nm
1,10
Ausschraubdrehmoment ca. Nm
0,38
Federkraft Anfang F1 ca. N
15
Federkraft Ende F2 ca. N
30
