Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Druckstift gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse 1.4305.
Druckstift 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank.
Druckstift gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
Gewicht
0,0066 KG
H
2,5
L
19
D
M10
N
1,6
Material Grundkörper
Edelstahl
Benennung

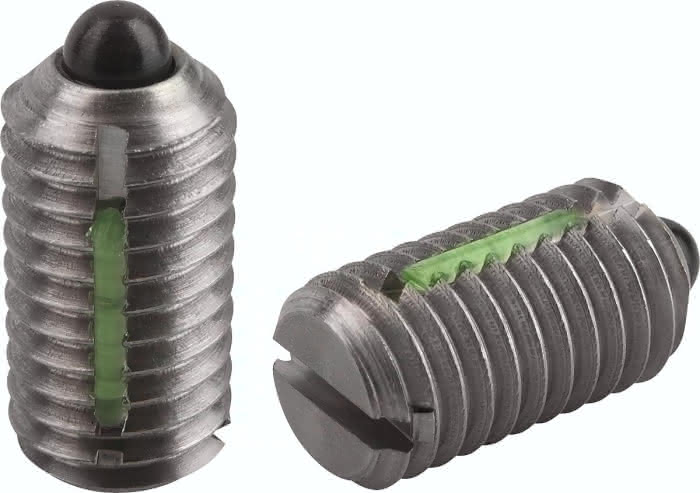

Federndes Druckstück
D1
4,5
L1
9
Einschraub- drehmoment ca. Nm
1,36
Ausschraubdrehmoment ca. Nm
0,62
Federkraft Anfang F1 ca. N
20
Federkraft Ende F2 ca. N
35
