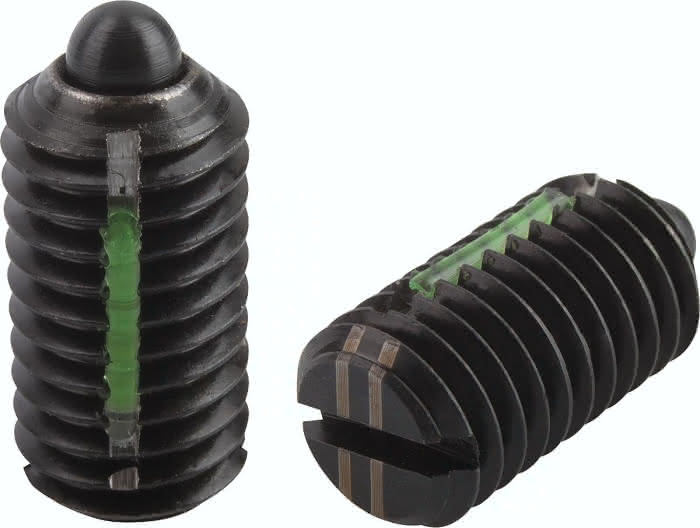

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Druckstift gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Druckstift gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
D
M5
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
L
12
D1
2,4
H
2,0
L1
6
Federkraft Anfang F1 ca. N
9
Federkraft Ende F2 ca. N
25
Einschraub- drehmoment ca. Nm
0,12
Ausschraubdrehmoment ca. Nm
0,08
N
0,8
Gewicht
0,001 KG
