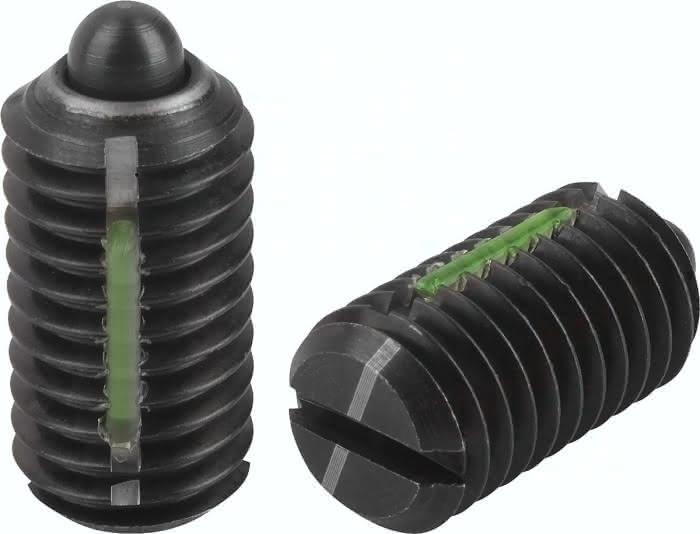

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Druckstift gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Druckstift aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Druckstift gehärtet.
Hinweis:
Bei den Zollartikeln ist Form D in Zoll angegeben, alle anderen Formen in mm.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
Gewicht
0,021 KG
H
4,5
L
24
D
5/8-11
N
2,5
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
D1
8,5
L1
14
Einschraub- drehmoment ca. Nm
3,95
Ausschraubdrehmoment ca. Nm
3,05
Federkraft Anfang F1 ca. N
22
Federkraft Ende F2 ca. N
50
