Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse 1.4305.
Kugel 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank. Kugel gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Material Grundkörper
Edelstahl
Ausführung 1
mit Gewindesicherung
Benennung

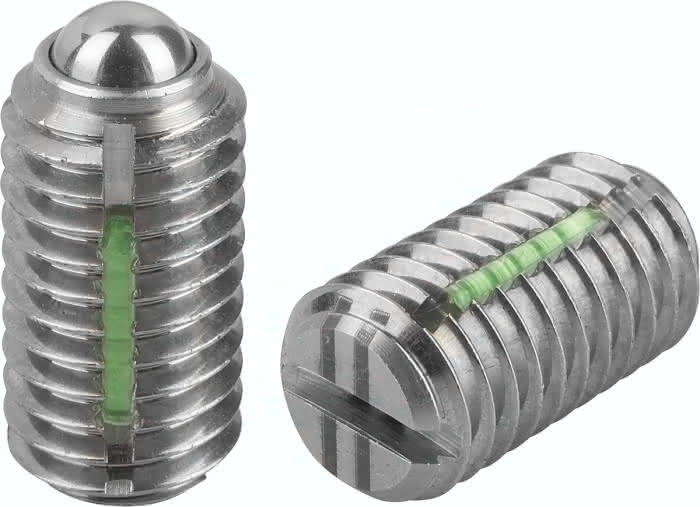

Federndes Druckstück
D
M5
D1
3,0
L1
6
N
0,8
Einschraub- drehmoment ca. Nm
0,12
H
0,9
Ausschraubdrehmoment ca. Nm
0,08
Federkraft Anfang F1 ca. N
19
Federkraft Ende F2 ca. N
30
L
12
Gewicht
0,0016 KG
