Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse 1.4305.
Kugel 1.4034.
Feder 1.4310.
Gewindesicherung Nylon.
Ausführung:
blank. Kugel gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Material Grundkörper
Edelstahl
Ausführung 1
mit Gewindesicherung
Benennung

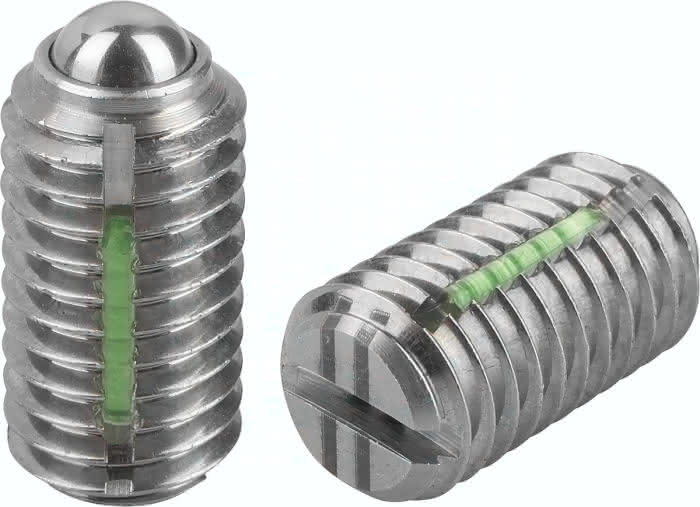

Federndes Druckstück
D
M3
D1
1,5
L1
4
N
0,4
Einschraub- drehmoment ca. Nm
0,10
H
0,4
Ausschraubdrehmoment ca. Nm
0,07
Federkraft Anfang F1 ca. N
5
Federkraft Ende F2 ca. N
7
L
7
Gewicht
0,0002 KG
