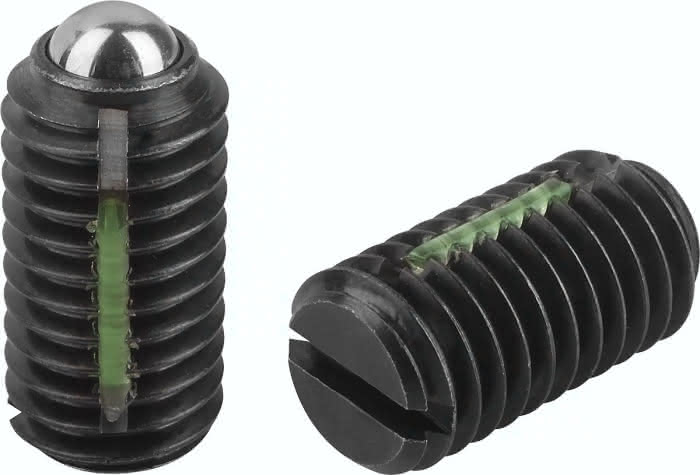

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Kugel aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Kugel gehärtet.
Hinweis:
Bei den Zollartikeln ist Form D in Zoll angegeben, alle anderen Formen in mm.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
Material Grundkörper
Stahl
Benennung
Federndes Druckstück
D1
2,5
L1
5
D
8-32
Federkraft Anfang F1 ca. N
4,0
Federkraft Ende F2 ca. N
10
Einschraub- drehmoment ca. Nm
0,18
Ausschraubdrehmoment ca. Nm
0,12
L
9
H
0,8
N
0,6
Gewicht
0,0005 KG
