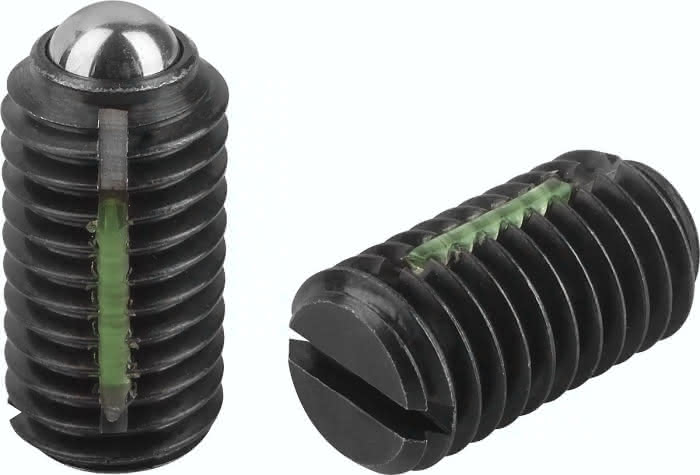

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Kugel aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Kugel gehärtet.
Hinweis:
Bei den Zollartikeln ist Form D in Zoll angegeben, alle anderen Formen in mm.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
H
1,5
D
5/16-18
Gewicht
0,0032 KG
D1
5,0
Material Grundkörper
Stahl
L1
8
L
16
Benennung
Federndes Druckstück
N
1,2
Einschraub- drehmoment ca. Nm
1,09
Ausschraubdrehmoment ca. Nm
0,37
Federkraft Anfang F1 ca. N
15,0
Federkraft Ende F2 ca. N
30
