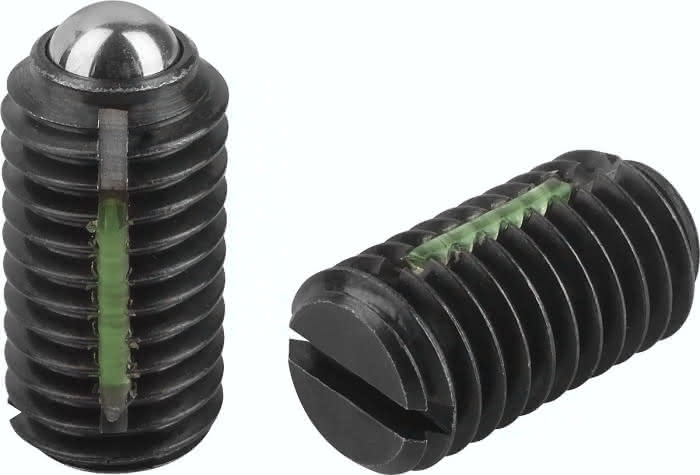

Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Kugel aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Kugel gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
H
2,5
Gewicht
0,01 KG
D1
8,0
Material Grundkörper
Stahl
L1
10
Benennung
Federndes Druckstück
N
2,0
D=Gewinde
M12
Einschraub- drehmoment ca. Nm
2,03
Ausschraubdrehmoment ca. Nm
1,36
L=Länge
22
Federkraft Anfang F1 ca. N
30,0
Federkraft Ende F2 ca. N
55
