Beschreibung
· Schnelles Indexieren, Positionieren und Fixieren von Bauteilen
· Anwendungsgebiete: Maschinenbau, Anlagenbau, Handwerk, Haushalt
· Universell einsetzbar und einfach montierbar
· Kugel gehärtet
· mit Gewindesicherung: Sicherheit bei Vibrationen, mehrfach verwendbar
Werkstoff:
Hülse Stahl Festigkeitsklasse 5.8.
Kugel aus Stahl.
Feder Federstahl Kl. D.
Gewindesicherung Nylon.
Ausführung:
brüniert. Kugel gehärtet.
Zeichnungshinweis:
L2 = ca. zwei Gewindegänge
Spezifikationen
Ausführung 1
mit Gewindesicherung
H
0,8
Gewicht
0,0005 KG
D1
2,5
Material Grundkörper
Stahl
L1
5
Benennung

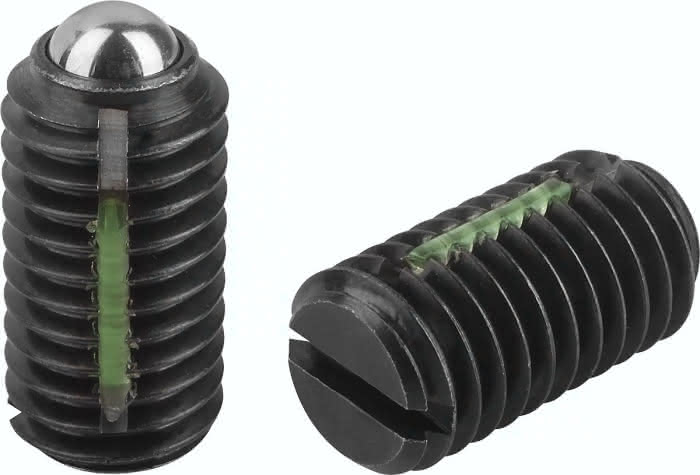

Federndes Druckstück
N
0,6
D=Gewinde
M4
Einschraub- drehmoment ca. Nm
0,18
Ausschraubdrehmoment ca. Nm
0,12
L=Länge
9
Federkraft Anfang F1 ca. N
4,0
Federkraft Ende F2 ca. N
10
