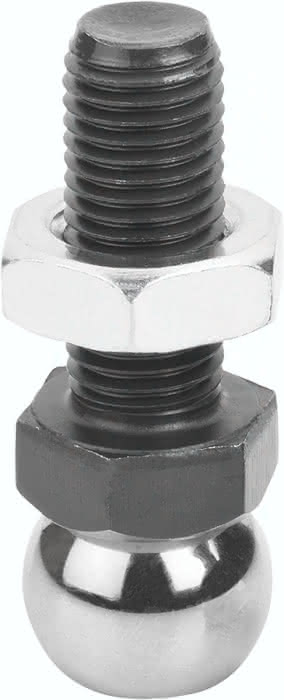

Beschreibung
Werkstoff:
Stahl.
Ausführung:
Sechskantschraube DIN EN ISO 4017 Festigkeitsklasse 8.8 schwarz.
Zylinderschraube DIN EN ISO 4762 Festigkeitsklasse 8.8 schwarz.
Spannkugel blank.
Hinweis:
Die Spannkugeln verbinden das Werkstück mit dem Werkstück-Stabilisator flexibel. Große Freiheitsgrade am Werkstück werden durch die Spannkugeln ermöglicht.
Zeichnungshinweis:
1) Zylinderschraube DIN EN ISO 4762, M10
Spezifikationen
Ausführung 1
für Werkstück-Stabilisator
Größe
25
D
25,4
Form
C
Gewicht
0,25 KG
SW
30
D1
M20
Material Grundkörper
Stahl
L1
50
