Beschreibung
Werkstoff:
Stahl.
Ausführung:
Zylidnerschraube DIN EN ISO 4762 Festigkeitsklasse 8.8 schwarz.
Kugel blank.
Hinweis:

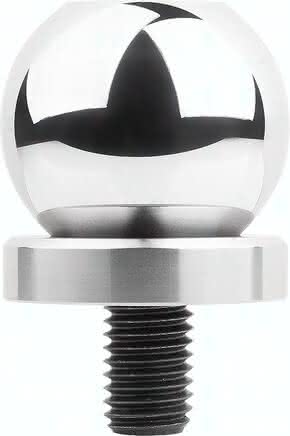

Die Spannkugeln mit Kalotte verbinden das Werkstück mit dem Werkstück-Stabilisator flexibel. Große Freiheitsgrade am Werkstück werden durch die Spannkugeln ermöglicht.
Zeichnungshinweis:
1) Zylinderschraube DIN EN ISO 4762, M10
Spezifikationen
Ausführung 1
für Werkstück-Stabilisator
Größe
50
D
50,0
Form
B
Gewicht
0,65 KG
D1
M16
Material Grundkörper
Stahl
L1
20,5
L
30
D2
49
