Beschreibung
· Mantel- und Auflageflächen geschliffen
· Befestigung mittels Passschraube
· Wiederholgenaues Positionieren
· Vergütet
· Zum Auflegen von Werkstücken
Werkstoff:
Vergütungsstahl.
Ausführung:
vergütet.
Mantel- und Auflageflächen geschliffen.
Hinweis:
Das Positionieren und Befestigen der Stütz- und Anlagekörper erfolgt je nach System (M8, M12, M16) über eine Passschraube oder über eine Steckbuchse mit Zylinderschraube.
Spezifikationen
A
75
B
50
D
26
E
15
Gewicht
0,9 KG
Material Grundkörper
Vergütungsstahl
Benennung

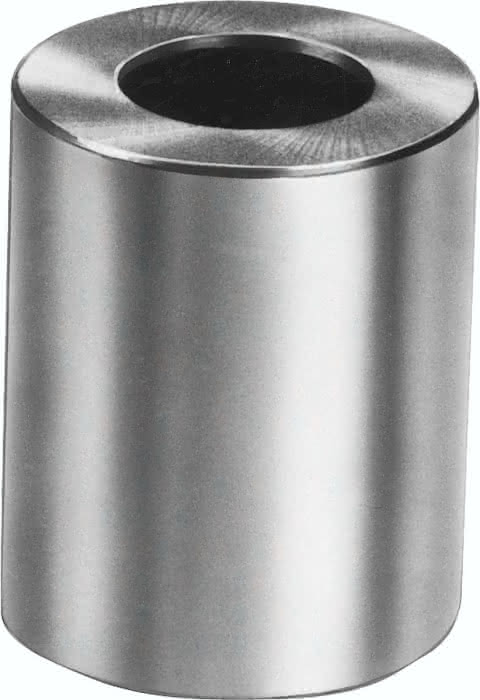

Stütz- Und Anlagekörper
C Ø für Passschraube
16 H7
Dazugehörende Passschrauben
07533-16055
