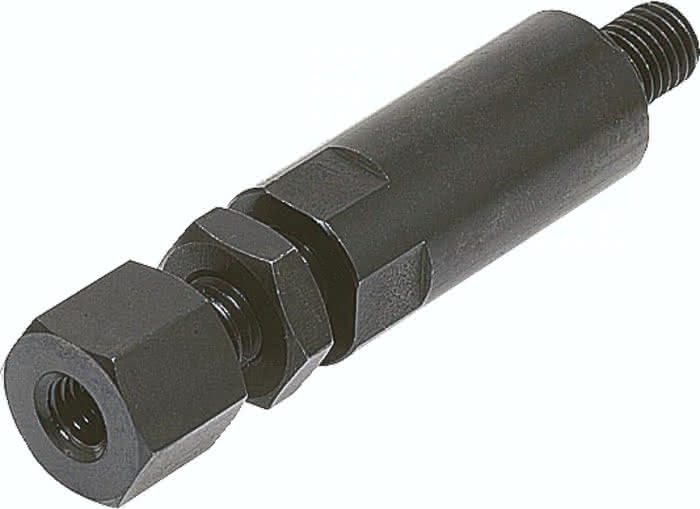

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Höhenverstellbar
· Kombinierbar mit weiteren Auflagepins
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Zeichnungshinweis:
1) Schraubenauflage
2) Stütze verstellbar
Spezifikationen
Ausführung 1
verstellbar
A
95
B
30
C
24
H
M12 x 12
D
32
G
M16
E
27
F
27
Gewicht
0,55 KG
Material Grundkörper
Vergütungsstahl
Benennung
Stütze
