Beschreibung

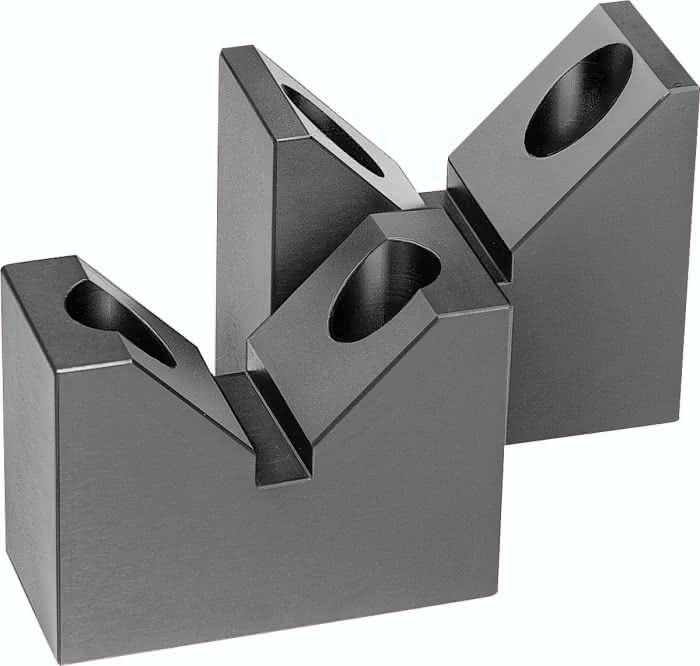

· Auflage- und Positionierelement für runde Werkstücke
· Auflageflächen geschliffen und gehärtet
· Absteckbar über Passbohrungen
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Prismen- und Auflageflächen geschliffen.
Spezifikationen
Ausführung 1
vertikal
A
75
C max.
100
D
32
E
124,142
F
C/2xv2+39,645
Gewicht
1,4 KG
Material Grundkörper
Vergütungsstahl
Benennung
Prisma
B Ø für Passschraube
12 F7
C min.
15
C Prüf-Ø
70±0,003
Dazugehörende Passschrauben
07533-112065
