Beschreibung

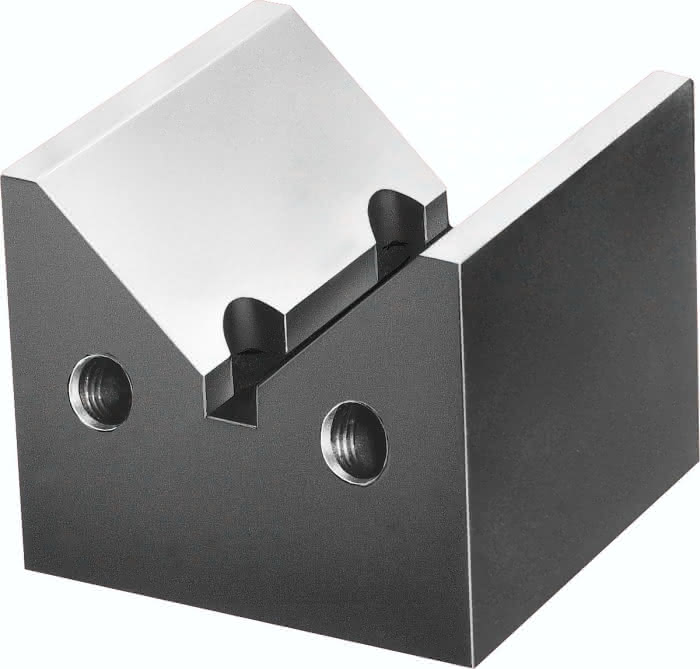

· Auflage- und Positionierelement für runde Werkstücke
· Auflageflächen geschliffen und gehärtet
· Absteckbar über Passbohrungen
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Prismen- und Auflageflächen geschliffen.
Spezifikationen
Ausführung 1
vertikal
A
63
C max.
80
D
M12
G
C/2 xv 2+34,716
E
22
F
95,071
Gewicht
2,8 KG
Material Grundkörper
Vergütungsstahl
Benennung
Prisma
B Ø für Passschraube
12 F7
C min.
15
C Prüf-Ø
50±0,003
Dazugehörende Passschrauben
07533-112055
