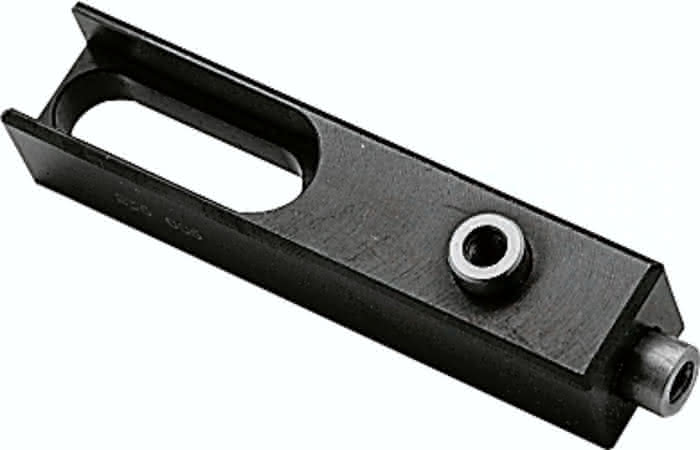

Beschreibung
· Dient zum Unterstützen beim Fräsen und Bohren
· Frei positionierbar
· Einsatzgehärtet
· Höhenverstellbar
Werkstoff:
Stahl.
Ausführung:
einsatzgehärtet, brüniert und geschliffen.
Hinweis:
Das Abstützelement dient zum Unterstützen beim Fräsen, Bohren, Hobeln und Schleifen, um das sogenannte Rattern oder Weggehen des Werkstücks zu verhindern.
Zeichnungshinweis:
1) Justierschraube
Spezifikationen
C
6
H
30
D
16
E
30
Gewicht
0,7 KG
L2
61
L3
32
D1
M10
Material Grundkörper
Stahl
H1
31,0
H2
10
L1
44,0
L
149
Benennung
Abstützelement
H3
10
F kN
15
L4
11
D2
12,5
D3
24,4
