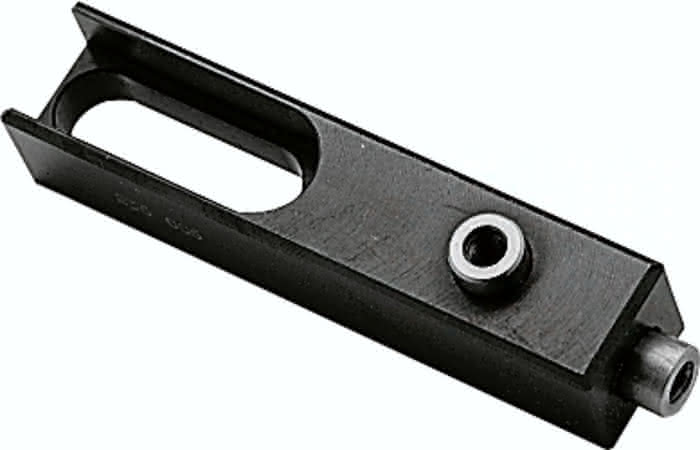

Beschreibung
· Dient zum Unterstützen beim Fräsen und Bohren
· Frei positionierbar
· Einsatzgehärtet
· Höhenverstellbar
Werkstoff:
Stahl.
Ausführung:
einsatzgehärtet, brüniert und geschliffen.
Hinweis:
Das Abstützelement dient zum Unterstützen beim Fräsen, Bohren, Hobeln und Schleifen, um das sogenannte Rattern oder Weggehen des Werkstücks zu verhindern.
Zeichnungshinweis:
1) Justierschraube
Spezifikationen
C
4
H
19
D
10
E
20
Gewicht
0,19 KG
L2
39
L3
20
D1
M6
Material Grundkörper
Stahl
H1
19,5
H2
7
L1
25,5
L
92
Benennung
Abstützelement
H3
9
F kN
3
L4
6
D2
8,2
D3
16,2
