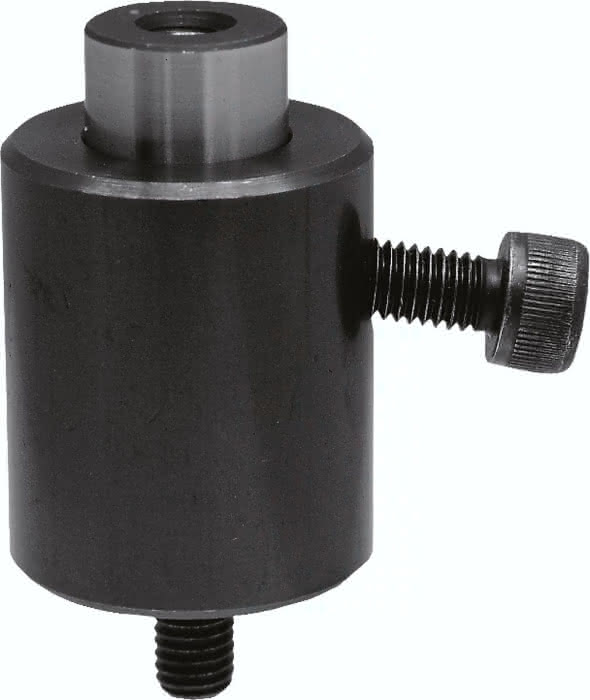

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Angleichen an das Werkstück über Federkraft
· Klemmung durch Zylinderschraube
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper brüniert.
Druckbolzen gehärtet und brüniert.
Zeichnungshinweis:
J = Montageschraube
L = Kugeldruckschraube
M = Gewindestift mit Innensechskant
1) Schraubenauflage
2) Sechskantmutter
3) Kugeldruckschraube
Spezifikationen
A
60
B
33
C
70
D
80
J
M16
G
47,0
E
22
F
26,5
Gewicht
1,5 KG
SW
10
Material Grundkörper
Vergütungsstahl
K
M16x32
L
M12x30
M
M5x15
Benennung
Abstützzylinder
Federkraft Anfang F1 ca. N
15
Federkraft Ende F2 ca. N
35
F N
9.000
