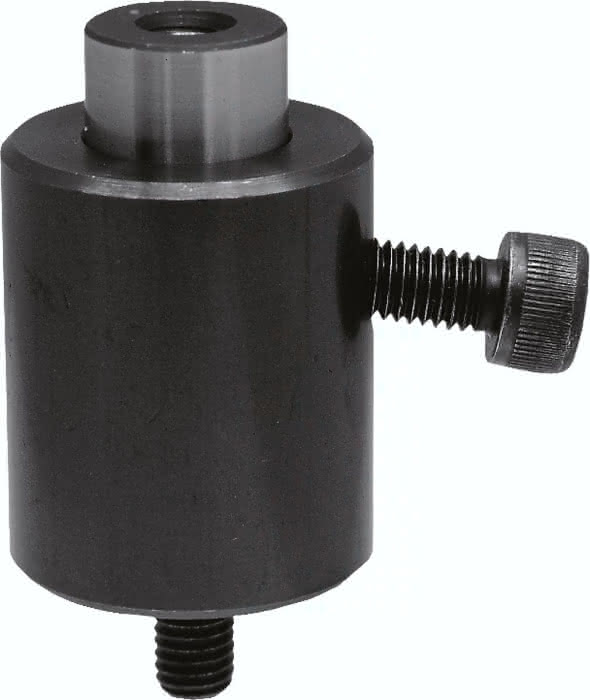

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Angleichen an das Werkstück über Federkraft
· Klemmung durch Zylinderschraube
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper brüniert.
Druckbolzen gehärtet und brüniert.
Zeichnungshinweis:
J = Montageschraube
L = Kugeldruckschraube
M = Gewindestift mit Innensechskant
1) Schraubenauflage
2) Sechskantmutter
3) Kugeldruckschraube
Spezifikationen
A
50
B
26
C
60
D
70
J
M12
G
42,0
E
17
F
28,5
Gewicht
0,9 KG
SW
8
Material Grundkörper
Vergütungsstahl
K
M12x24
L
M12x30
M
M5x12
Benennung
Abstützzylinder
Federkraft Anfang F1 ca. N
15
Federkraft Ende F2 ca. N
30
F N
9.000
