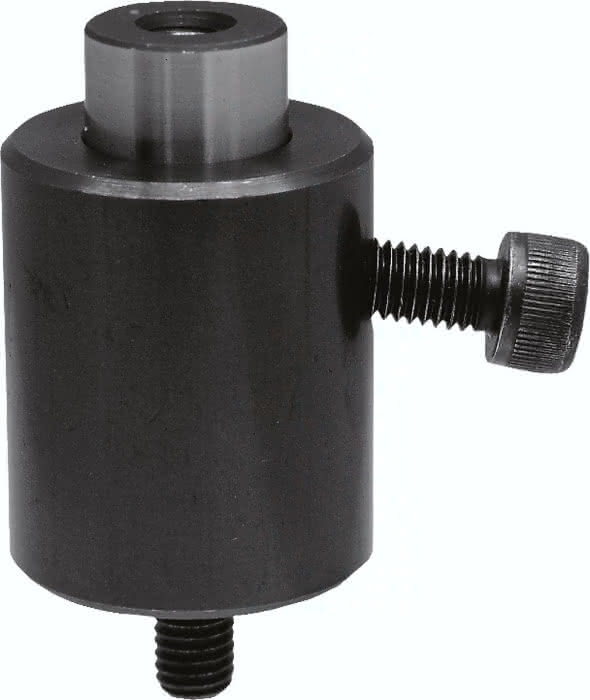

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Angleichen an das Werkstück über Federkraft
· Klemmung durch Zylinderschraube
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper brüniert.
Druckbolzen gehärtet und brüniert.
Zeichnungshinweis:
J = Montageschraube
L = Kugeldruckschraube
M = Gewindestift mit Innensechskant
1) Schraubenauflage
2) Sechskantmutter
3) Kugeldruckschraube
Spezifikationen
A
35
B
19
C
42
D
52
J
M8
G
28,5
E
15
F
18,8
Gewicht
0,31 KG
SW
5
Material Grundkörper
Vergütungsstahl
K
M8x16
L
M8x20
M
M4x8
Benennung
Abstützzylinder
Federkraft Anfang F1 ca. N
10
Federkraft Ende F2 ca. N
27
F N
6.000
