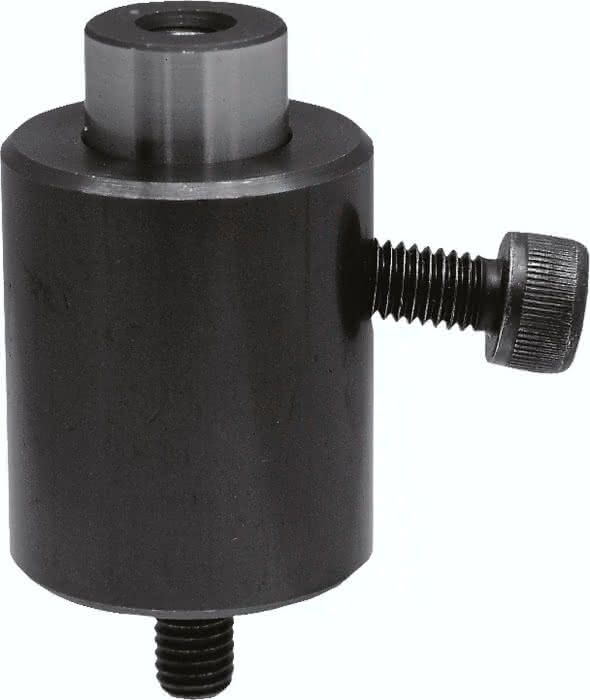

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Angleichen an das Werkstück über Federkraft
· Klemmung durch Zylinderschraube
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper brüniert.
Druckbolzen gehärtet und brüniert.
Zeichnungshinweis:
J = Montageschraube
L = Kugeldruckschraube
M = Gewindestift mit Innensechskant
1) Schraubenauflage
2) Sechskantmutter
3) Kugeldruckschraube
Spezifikationen
A
28
B
14
C
33
D
39
J
M6
G
22,0
E
10
F
14,1
Gewicht
0,155 KG
SW
4
Material Grundkörper
Vergütungsstahl
K
M6x12
L
M6x16
M
M4x8
Benennung
Abstützzylinder
Federkraft Anfang F1 ca. N
10
Federkraft Ende F2 ca. N
22
F N
4.000
