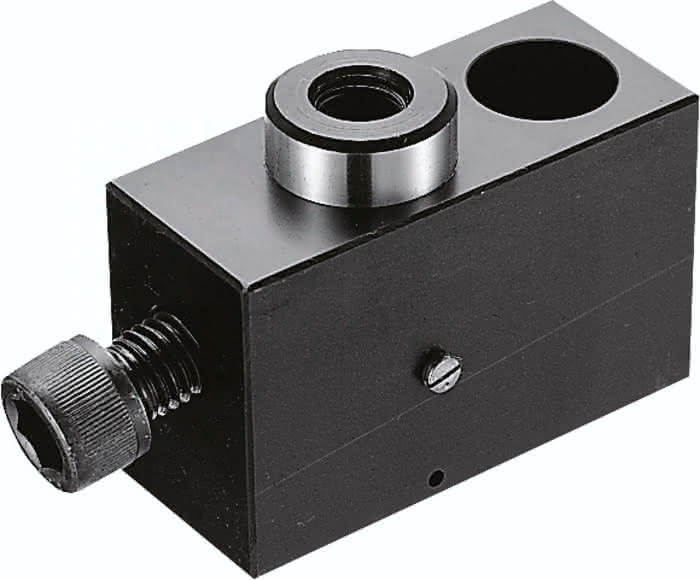

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Angleichen an das Werkstück über Federkraft
· Klemmung durch Zylinderschraube
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper brüniert.
Druckbolzen vergütet und brüniert.
Zeichnungshinweis:
M = Kugeldruckschraube
N = Durchgangsbohrung für Zylinderschraube mit Innensechskant DIN 912
1) Verdrehsicherung
2) Schraubenauflage
3) Sechskantmutter
Spezifikationen
Ausführung 1
mit Druckbolzen
B
32
H
57
D
25
G
M12x20
Gewicht
0,8 KG
L2
15
L3
30
Material Grundkörper
Vergütungsstahl
H1
47
H2
27
L1
25
L
75
M
M12x30
Benennung
Abstützelement
N
M12
H3
28,3
Federkraft Anfang F1 ca. N
1
Federkraft Ende F2 ca. N
11
Anziehdrehmoment Befestigungsschraube Nm
22,0
F N
9.000
