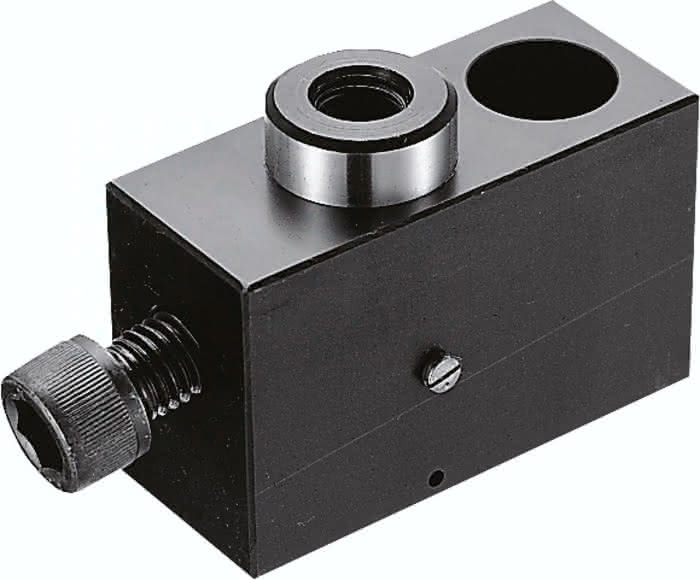

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Angleichen an das Werkstück über Federkraft
· Klemmung durch Zylinderschraube
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper brüniert.
Druckbolzen vergütet und brüniert.
Zeichnungshinweis:
M = Kugeldruckschraube
N = Durchgangsbohrung für Zylinderschraube mit Innensechskant DIN 912
1) Verdrehsicherung
2) Schraubenauflage
3) Sechskantmutter
Spezifikationen
Ausführung 1
mit Druckbolzen
B
22
H
47
D
16
G
M8x15
Gewicht
0,28 KG
L2
10
L3
20
Material Grundkörper
Vergütungsstahl
H1
37
H2
20
L1
16
L
50
M
M8x20
Benennung
Abstützelement
N
M8
H3
21,1
Federkraft Anfang F1 ca. N
0
Federkraft Ende F2 ca. N
7
Anziehdrehmoment Befestigungsschraube Nm
14,0
F N
6.000
