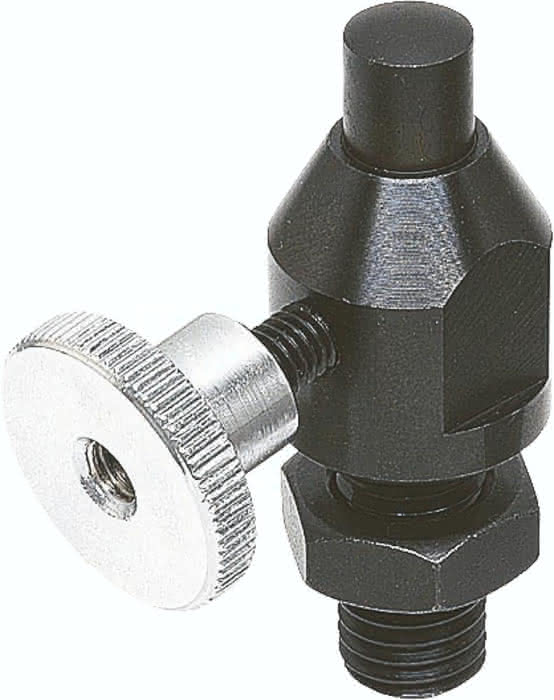

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Angleichen an das Werkstück über Federkraft
· Klemmung durch Rändelschraube
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper brüniert.
Auflagebolzen gehärtet und brüniert.
Spezifikationen
Ausführung 1
verstellbar
A
19
B
8
H
M10
D
6
G
17
E
22
F
20
Gewicht
0,075 KG
Material Grundkörper
Vergütungsstahl
K
25
L
16,3
Benennung
Abstützelement
Federkraft Anfang F1 ca. N
1,8
Federkraft Ende F2 ca. N
3
F N
300
Hub S
4
