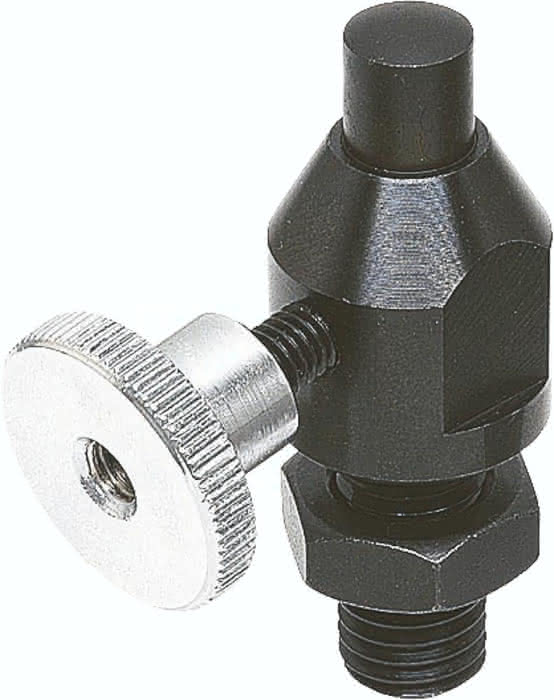

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Angleichen an das Werkstück über Federkraft
· Klemmung durch Rändelschraube
Werkstoff:
Vergütungsstahl.
Ausführung:
Grundkörper brüniert.
Auflagebolzen gehärtet und brüniert.
Spezifikationen
Ausführung 1
verstellbar
A
15
B
6
H
M8
D
5
G
13
E
18
F
16
Gewicht
0,039 KG
Material Grundkörper
Vergütungsstahl
K
20
L
13,2
Benennung
Abstützelement
Federkraft Anfang F1 ca. N
1,5
Federkraft Ende F2 ca. N
3
F N
200
Hub S
3
