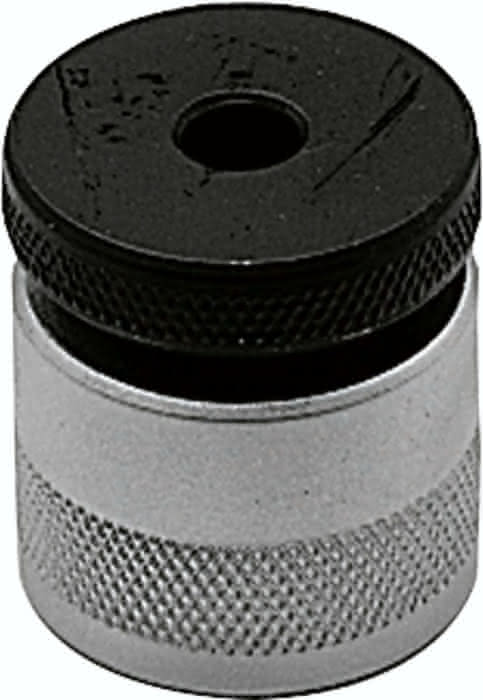

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Magnetfuß für exakte Positionierung des Werkstücks in vertikaler Stellung
· Verhindert Vibrationen und Durchbiegungen
· Höhenverstellbar
· Trapezgewinde selbsthemmend
Werkstoff:
Aluminium (400 N/mm² Zugfestigkeit).
Spindel Vergütungsstahl.
Ausführung:
Trapezgewinde selbsthemmend, Spindel mit Endsicherung.
Hinweis:
Für horizontale und vertikale Anwendungen geeignet. Mit dem Magnetfuß kann eine andauernde und exakte Positionierung des Werkstückes in vertikaler Stellung erzielt werden.
Zeichnungshinweis:
1) Zentrierloch für 02210
2) Magnetfuß
Spezifikationen
Ausführung 1
mit Magnetfuß
H
60
S
12
D
50
Gewicht
0,55 KG
D1
50
Material Grundkörper
Aluminium
H1
80
Benennung
Schraubbock
F max. kN
30
D2
Tr 30X4
