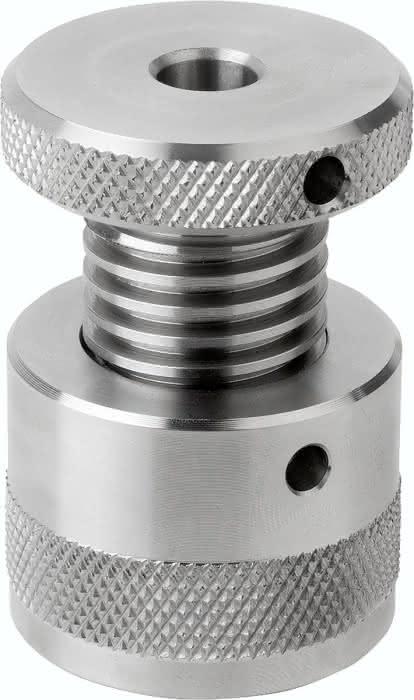

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Höhenverstellbar
· Flexible Positionierung
· Trapezgewinde selbsthemmend
Werkstoff:
Edelstahl 1.4305.
Ausführung:
Trapezgewinde selbsthemmend, Spindel mit Endsicherung.
Hinweis:
Die durchgehende Bohrung ermöglicht ein einfaches Spannen und Positionieren des Werkstücks.
Zeichnungshinweis:
1) Zentrierloch für 02210
Spezifikationen
H
71
S
16
D
50
Gewicht
0,85 KG
D1
49
Material Grundkörper
Edelstahl
H1
102
H2
43
Benennung
Schraubbock
D4
6
D5
6
D6
13
F max. kN
50
S1
1,5
D2
Tr 30X4
D3
36
