Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Höhenverstellbar
· Flexible Positionierung
· Trapezgewinde selbsthemmend
Werkstoff:
Edelstahl 1.4305.
Ausführung:
Trapezgewinde selbsthemmend, Spindel mit Endsicherung.
Hinweis:
Die durchgehende Bohrung ermöglicht ein einfaches Spannen und Positionieren des Werkstücks.
Zeichnungshinweis:
1) Zentrierloch für 02210
Spezifikationen
D
50
Material Grundkörper
Edelstahl
Benennung

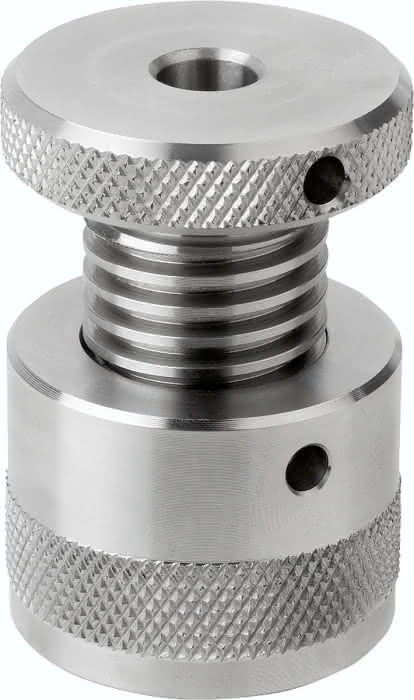

Schraubbock
D1
49
D2
Tr 30X4
D3
36
H
50
S
12
H1
72
D6
13
D4
6
D5
6
H2
30
S1
0,5
F max. kN
50
Gewicht
0,6 KG
