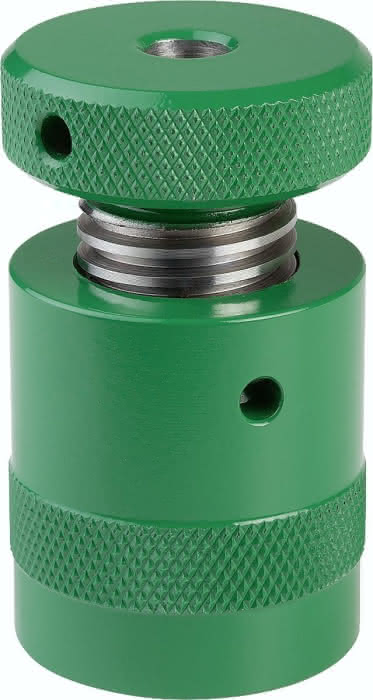

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Höhenverstellbar
· Flexible Positionierung
· Trapezgewinde selbsthemmend
Werkstoff:
Vergütungsstahl.
Ausführung:
lackiert, Trapezgewinde selbsthemmend, Spindel mit Endsicherung.
Hinweis:
Die Ausführung 02170-01 besitzt kein Zentrierloch Ø 12.
Zeichnungshinweis:
1) Zentrierloch für 02210
Spezifikationen
H
140
S
30
D
70
Gewicht
4,6 KG
D1
80
Material Grundkörper
Vergütungsstahl
H1
212
H2
90
Benennung
Schraubbock
D4
6
D5
6
F max. kN
170
S1
4,0
D2
Tr 50X8
D3
55
