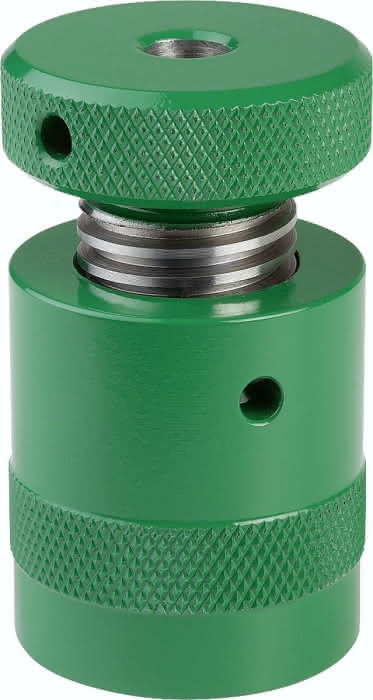

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Höhenverstellbar
· Flexible Positionierung
· Trapezgewinde selbsthemmend
Werkstoff:
Vergütungsstahl.
Ausführung:
lackiert, Trapezgewinde selbsthemmend, Spindel mit Endsicherung.
Hinweis:
Die Ausführung 02170-01 besitzt kein Zentrierloch Ø 12.
Zeichnungshinweis:
1) Zentrierloch für 02210
Spezifikationen
H
100
S
25
D
65
Gewicht
2,6 KG
D1
70
Material Grundkörper
Vergütungsstahl
H1
140
H2
58
Benennung
Schraubbock
D4
6
D5
6
F max. kN
100
S1
2,5
D2
Tr 40X7
D3
43
