Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Höhenverstellbar
· Flexible Positionierung
· Trapezgewinde selbsthemmend
Werkstoff:
Vergütungsstahl.
Ausführung:
lackiert, Trapezgewinde selbsthemmend, Spindel mit Endsicherung.
Hinweis:
Die Ausführung 02170-01 besitzt kein Zentrierloch Ø 12.
Zeichnungshinweis:
1) Zentrierloch für 02210
Spezifikationen
H
71
S
16
D
50
Gewicht
0,9 KG
D1
49
Material Grundkörper
Vergütungsstahl
H1
102
H2
43
Benennung

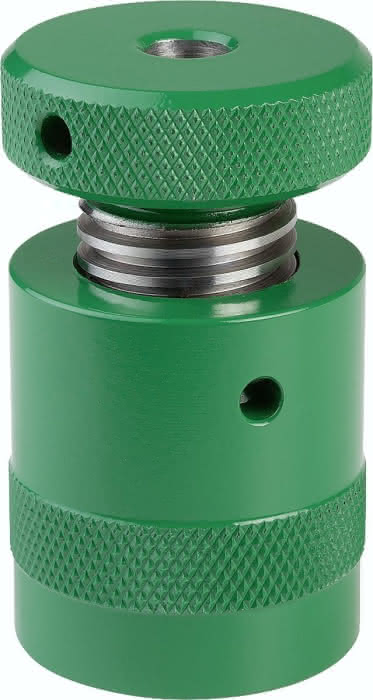

Schraubbock
D4
6
D5
6
F max. kN
60
S1
1,5
D2
Tr 30X4
D3
36
