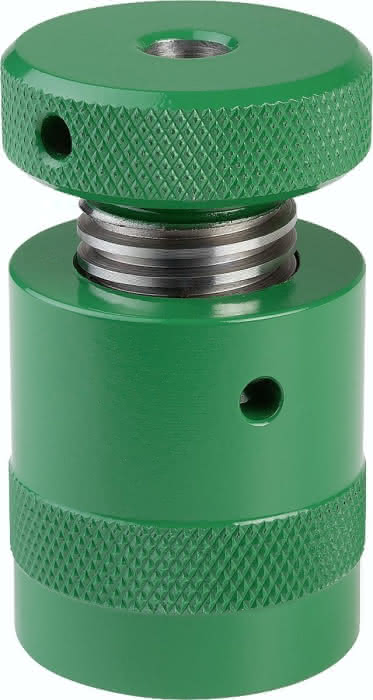

Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Höhenverstellbar
· Flexible Positionierung
· Trapezgewinde selbsthemmend
Werkstoff:
Vergütungsstahl.
Ausführung:
lackiert, Trapezgewinde selbsthemmend, Spindel mit Endsicherung.
Hinweis:
Die Ausführung 02170-01 besitzt kein Zentrierloch Ø 12.
Zeichnungshinweis:
1) Zentrierloch für 02210
Spezifikationen
H
50
S
12
D
50
Gewicht
0,6 KG
D1
49
Material Grundkörper
Vergütungsstahl
H1
72
H2
30
Benennung
Schraubbock
D4
6
D5
6
F max. kN
60
S1
0,5
D2
Tr 30X4
D3
36
