Beschreibung
· Abstützen von überbestimmten Spannstellen
· Verhindert Vibrationen und Durchbiegungen
· Höhenverstellbar
· Flexible Positionierung
· Trapezgewinde selbsthemmend
Werkstoff:
Vergütungsstahl.
Ausführung:
lackiert, Trapezgewinde selbsthemmend, Spindel mit Endsicherung.
Hinweis:
Die Ausführung 02170-01 besitzt kein Zentrierloch Ø 12.
Zeichnungshinweis:
1) Zentrierloch für 02210
Spezifikationen
D
50
Material Grundkörper
Vergütungsstahl
Benennung

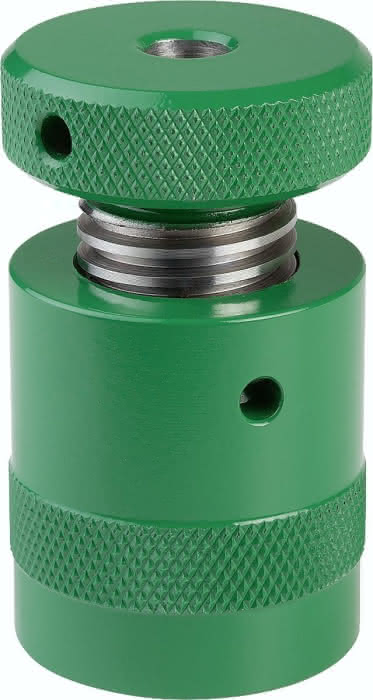

Schraubbock
D1
49
D2
Tr 30X4
D3
36
H
42
S
12
H1
52
D4
6
D5
6
H2
24
S1
2,0
F max. kN
60
Gewicht
0,55 KG
